在現(xiàn)場發(fā)泡，噴涂(或灌注)聚氨酯泡沫塑料隔熱層的方法，其表面是

　　一整體，沒有接縫，冷損失減少，面且施工效率高，易于達到質(zhì)量要求，減少施工程序，還省去管子表面的防腐涂層。

　　2、 聚氨酯現(xiàn)場發(fā)泡施工工藝原理

　　聚氨酯泡清沫塑料發(fā)泡噴涂、灌注工藝原理，是聚醚異氰酸酯的聚全反應能生成胺基甲酸酯，即能生成的需的聚氨基甲酸乙酯，也就是常

　　稱的聚氨酯泡沫塑料。在反應過程中同時加入催化劑，交聯(lián)劑、發(fā)泡劑、泡沫穩(wěn)定劑等 ，其作用是促進和完善化學反應。

　　這些原料分兩組，經(jīng)充分混合后分別由計量泵按比例打入特制的噴槍內(nèi)，在噴槍內(nèi)或灌注混合器內(nèi)充分混合噴涂于管道或設備表面，發(fā)生反應，在5-10S內(nèi)起泡生成泡沫塑料，并固化成型。

　　3、 聚氨酯現(xiàn)場發(fā)泡施工方法

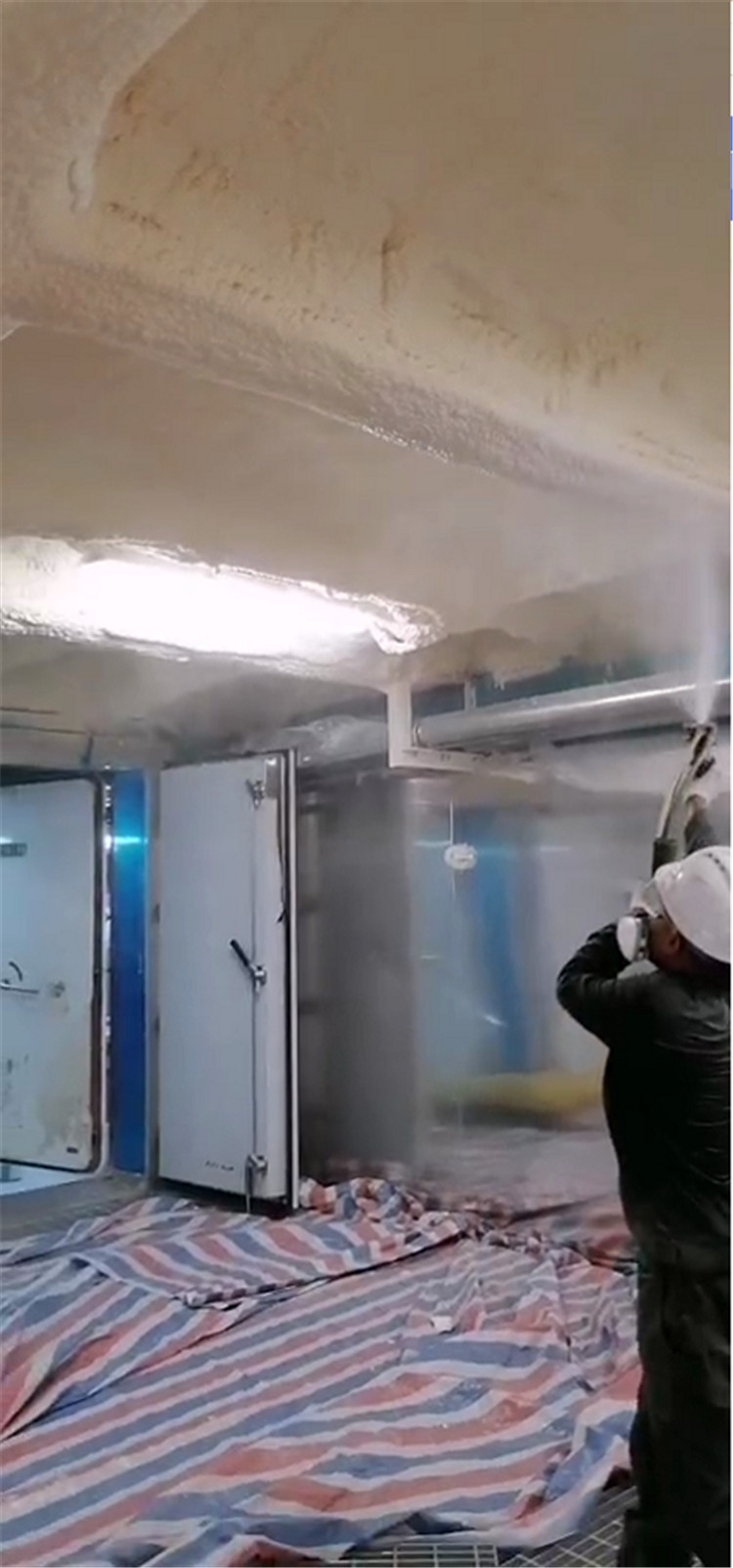

　　1) 噴涂法：按本配方將兩組溶液分別貯于兩個料桶中，物料以過濾至計量泵，由風動馬達帶動運轉(zhuǎn)，將料輸入料管至噴槍體，由壓縮空氣調(diào)節(jié)閥將物料帶進混合室，混合后通過噴管噴嘴，噴到管道或設備上發(fā)泡成型。

　　2)灌注法:將配制好的兩組溶液分別貯于料桶中，以過濾至計量泵，由風動馬達帶動運轉(zhuǎn)，將物料輸入料管至灌注混合器，由一路壓縮空氣通入灌注馬達，帶動攪拌軸使兩組物料混合，然后注入模具發(fā)泡成型。

　　3) 聚氨酯現(xiàn)場發(fā)泡施工注意事項

　　在室溫條件下攪拌物料，使其混合反應，然后較快的灌注在需要成型的空間，施工時應控制反應發(fā)泡時間，使攪拌后的混合物料呈液態(tài)灌注到空隙中。在發(fā)泡過程中，將會產(chǎn)生較大的膨脹力，應對灌注夾層或模型做適當?shù)募庸獭?/div>
